KABELS TREKKEN
Wil je een extra aansluiting realiseren of een stopcontact op een andere plek? Dan is het noodzakelijk om elektradraden te trekken. Deze klus pak je het beste samen aan: terwijl de een met beleid de trekveer naar zich toe haalt, begeleidt de ander de draden soepel en met een lichte druk de buis in. In dit stappenplan leggen we stap voor stap uit hoe je met behulp van een trekveer draden door de buis trekt.
Tip!
Tijdens een verbouwing is het belangrijk om niet meteen te starten met het trekken van draden. Wacht hiermee tot het moment dat er geen risico meer bestaat dat de draden beschadigd raken.
Stap 1 | Controleer de temperatuur
Voordat je aan de slag gaat, is het verstandig om eerst de weersvoorspelling te bekijken. Het is niet aan te raden om bij koud weer (onder de 5°C) draden te trekken. Bij lage temperaturen wordt de isolatie van de draden namelijk minder soepel. Installatiedraad bestaat uit een koperen kern met een omhulsel van vinyl, en dit vinyl wordt bij kou stug, waardoor het lastiger wordt om de draad goed te verwerken.
Stap 2 | Buizen en bochtstukken monteren
Voordat je de bedrading door de buizen trekt, is het belangrijk om deze stevig vast te zetten met voldoende zadels of beugels. Dit voorkomt dat de bochtstukken kunnen verschuiven. Zorg er ook voor dat de elektrapijp goed gefixeerd is in de sleuven, bijvoorbeeld door deze vast te zetten met cement.

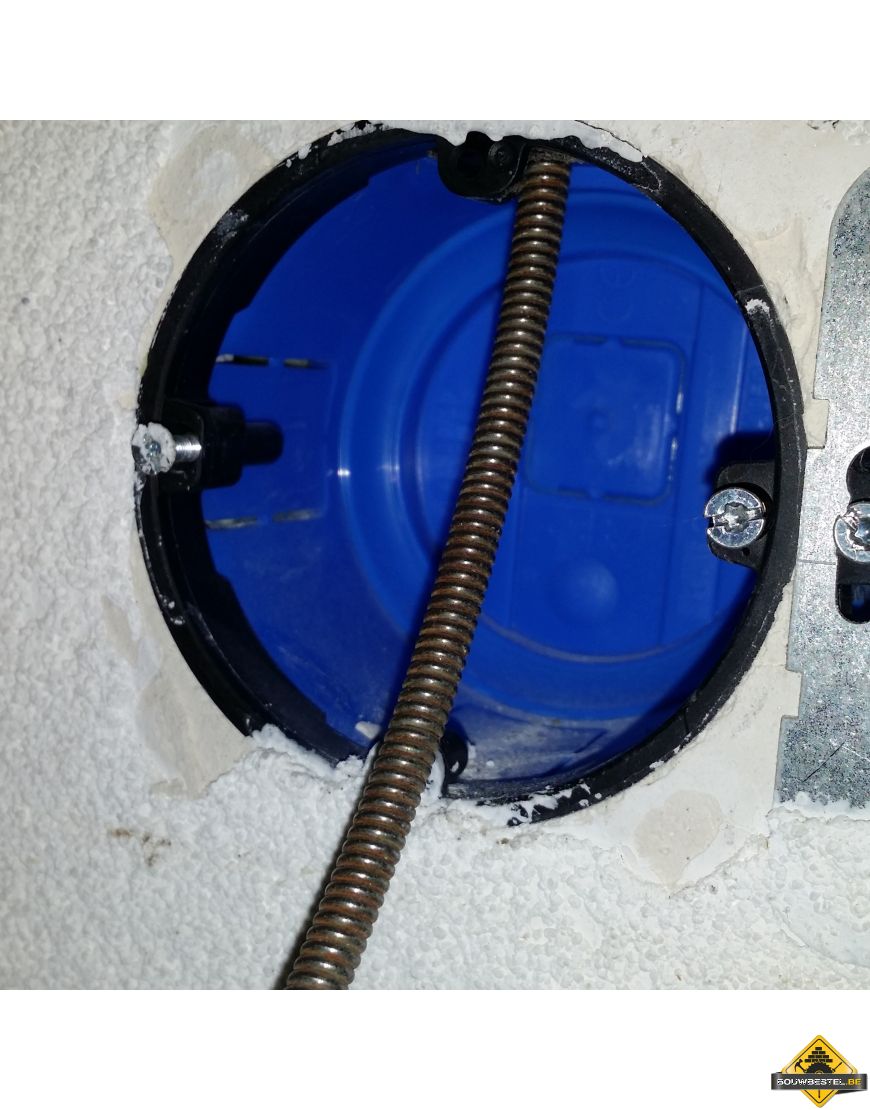

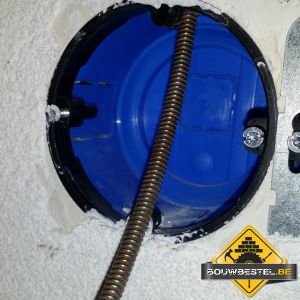

Stap 3 | Zo gebruik je een trekveer bij het trekken van draden
Installatiedraden in een installatiebuis brengt u aan met een trekveer, die u van doos naar doos voert. Bevestig de draden aan het oog van de trekveer. U kunt deze voor extra zekerheid nog omwikkelen met ductape. Knip de installatiedraad pas van de rol als u de draden getrokken heeft. Zo bent u altijd verzekerd van de juiste lengte!
Tip!
Heb je moeite met het soepel trekken van de draden? Bestrooi ze dan met wat talkpoeder. Dat zou het proces een stuk makkelijker moeten maken.
Stap 4 | Een draad erbok trekken
Moet u toch een draad trekken door een buis die al een draad bevat? Gebruik de liggende kabel dan als trekdraad. Bevestig de uiteinden van de nieuwe draden aan de bestaande draad. Trek vervolgens de bestaande draad uit de buis, waardoor de nieuwe draden er in getrokken worden.
Stap 5 | Drie draden of meer
Bij drie of meer draden bevestigt u ze niet allemaal aan het oog van de trekveer. Hierdoor kan een prop ontstaan. Strip één van de draden over ongeveer 10 cm kaal en de overige ongeveer 4 cm. Bevestig die laatste echter stevig achter de eerstgenoemde draad en bevestig die dan aan de trekveer.
Stap 6 | De draden verbinden
Moeten er draden met elkaar verbonden worden? Gebruik dan een lasklem. Zorg ervoor dat je de draden afknipt zodat ze ongeveer 15 centimer uit de doos steken. Zo kun je na het verbinden de draden netjes met een ruime lus terug in de doos leggen.
Let op!
Een draad die zonder las door een doos loopt, moet ook met een ruime lus in de doos liggen.
