STAP | TITEL | OMSCHRIJVING | AFBEELDING |
1 | Diameter bepalen | Bepaal de juiste diameter voor uw afvoer
110 mm voor toiletafvoer
70 mm voor hemelwaterafvoer (HWA)
40 mm voor overige toepassingen
Houd er rekening mee dat het hele afvoersysteem van uw huis belucht moet worden. Anders ontstaat er een vacuüm als het water wegloopt, waardoor ook de sifons leeg getrokken worden en vieze luchtjes ontstaan. |
|
2 | Sifon monteren | Monteer de sifon van uw wastafel of gootsteen. Doe dit volgens de instructies van de fabrikant of de leverancier van de sifon. |
|
3 | Stukken afvoerbuis opmeten | Meet de benodigde stukken afvoerbuis op. Een rechte lijn tekenen op een ronde buis is erg lastig. Draai daarom een strook schilderstape om de buis, zodat u een rechte lijn heeft. |
|
4 | Afvoerbuis op maat zagen | Zaag uw afvoerbuis op maat met een ijzerzaag. Wanneer u te maken heeft met een diameter groter dan 100 mm kunt u beter een handzaag gebruiken. Let op dat wanneer u de buizen monteert met bijvoorbeeld een mof, dat de afvoerbuis daar nog ongeveer 2 cm in valt. Zaag dus liever te ruim dan te krap. |
|
5 | Afvoerbuizen verbinden | Verbind de afgezaagde afvoerbuizen met een mof, bocht / knie, T- of Y-stuk.
Schuif alle onderdelen eerst los in elkaar om te controleren of deze goed passen.
Zorg ervoor dat de horizontale delen van de afvoer voldoende aflopen, zodat het water door de zwaartekracht naar beneden loopt. Gebruikelijk hiervoor is 1 cm afschot per meter. Controleer dit met een waterpas. |
|
6 | Afvoerbuizen markeren | Zet met een stift markeringen op onderdelen die – ten opzichte van elkaar – kunnen draaien, zodat u deze buisonderdelen op de juiste manier vast lijmt. |
|

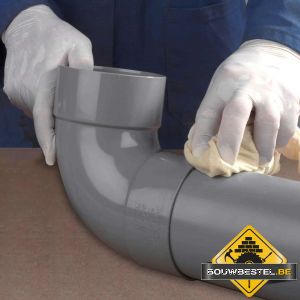

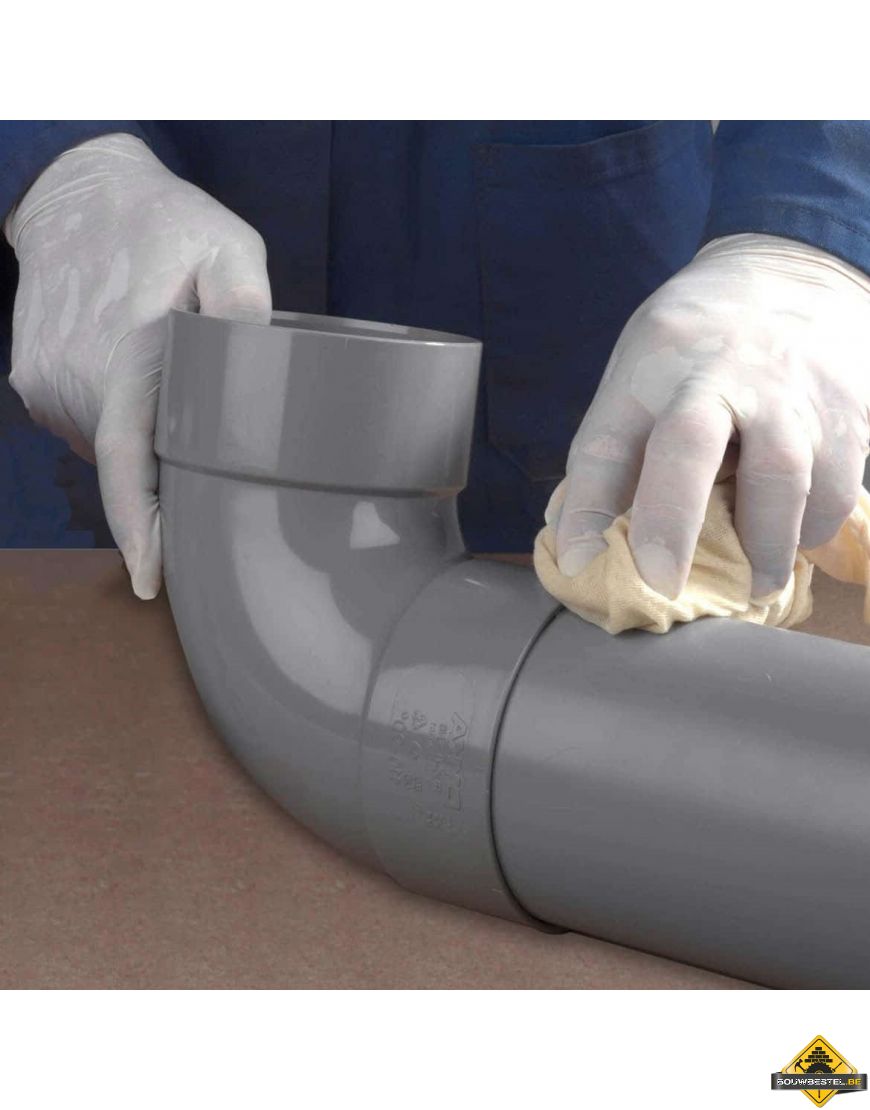

7 | Afvoerbuizen schuren en aan elkaar lijmen | Schuur de uiteinden van de buis en de binnenkant van de moffen en bochten licht op. Smeer deze vervolgens in met PVC lijm en schuif de onderdelen in elkaar. Lees altijd de gebruikersinstructies van de PVC lijm voor een juiste verwerking. |
|
8 | Sifon aan afvoer monteren | Schuif de bevestigingsmoer van de sifon over de afvoer en schroef de sifon aan de wastafel vast. |
|
9 | Rioolbuismof bevestigen | Schuif bij een toilet eerst een rioolbuismof over de PVC afvoerpijp. Laat de toiletpot daar overheen zakken. Deze mof zorgt, naast het ‘waterslot’ van de toiletpot, voor extra stankafsluiting.
Smeer de rioolbuismof in met een beetje vet (PVC glijmiddel of PVC vaseline), zodat de toiletpot er gemakkelijker overheen schuift. |
|
10 | Kitten | Breng daarna sanitairkit aan op de onderrand van de toiletpot. Ook dit helpt tegen het vrijkomen van vieze luchtjes. |
|
11 | Zwanenhals in afvoer | Lijm een PVC zwanenhals in de afvoerpijp voor de wasmachine. Deze werkt als ‘waterslot’ en houdt rioollucht tegen. |
|
12 | Systeem controleren | Controleer of het water goed door het systeem wegloopt. Is dit niet het geval, of hoort u luid geborrel in andere afvoerputjes? Controleer dan of het afvoersysteem van uw huis wel ontlucht is. Soms is het nodig om de afvoer voor uw wastafel of gootsteen te ontstoppen. |
|
13 | Afvoerbuizen vastzetten | Bevestig de afvoerbuizen met beugels aan de muur. De horizontale stukken mogen niet doorbuigen. Plaats daarom bij een 40 mm afvoer iedere 80 cm een beugel. Bij een 110 mm afvoer doet u dit ongeveer iedere 125 cm. |
|
14 | Afvoerbuizen schilderen | Afvoerbuizen die in het zicht lopen kunnen geschilderd worden. Strijk de buizen – voordat u deze gaat schilderen – voor met kunststofprimer. |
|
